意法半导体推出了一个包含50W发射端和接收端的Qi无线充电配套方案,以加快医疗仪器、工业设备、家用电器和计算机外围设备等高功率应用无线充电器的研发周期。
通过采用意法半导体的新无线充电解决方案,开发者可以把无线充电的便利性和充电速度带到对输出功率和充电速度有更高要求的应用领域,包括无线吸尘器、无线电动工具、无人机等移动机器人、医疗药物输送设备、便携式超声系统、舞台灯光和移动照明、打印机和扫描仪。因为不再需要电缆、连接器和复杂的对接配置,这些产品的设计变得更简单,价格更便宜,工作更可靠。
STEVAL-WBC2TX50电能发射板采用意法半导体超级充电(STSC)协议,最大输出功率高达50W。STSC是意法半导体独有的无线充电协议,充电速度高于智能手机和类似设备所用的标准无线充电协议,可以给更大的电池充电,而且充电速度更快。该板还支持Qi 1.3 5W Baseline Power Profile(BPP)和15W Extended Power Profile(EPP)两种充电模式。意法半导体的STWBC2-HP电能发射系统封装是板载主要芯片,整合了STM32G071 Arm®Cortex®-M0微控制器和射频专用前端。该前端提供信号调理和频率控制功能,驱动发射端的高分辨率PWM信号发生器,采用4.1V到24V直流电源,还包含MOSFET栅极驱动器和USB充电D+/D-接口。此外,STWBC2-HP系统封装SiP可以与意法半导体的STSAFE-A110安全单元配套,提供Qi兼容设备验证功能。

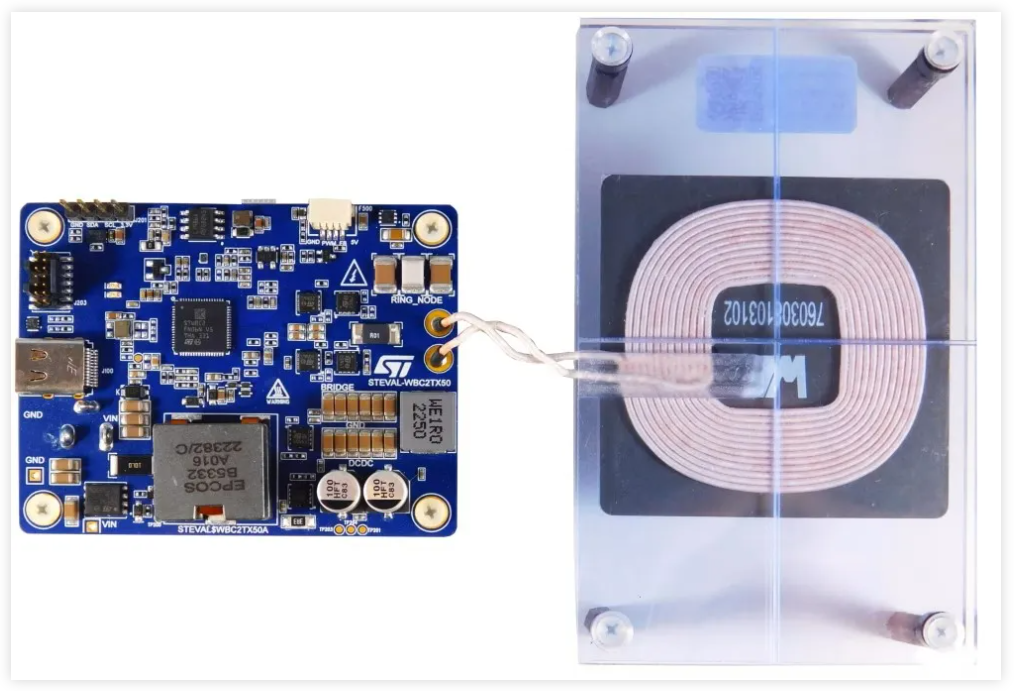

▲STEVAL-WBC2TX50
STEVAL-WLC98RX电能接收板可处理高达50W的充电功率,安全可靠地支持STSC的全部功能及BPP和EPP充电模式。自适应整流器配置(ARC)将充电距离延长高达50%,为使用成本更低的线圈和更灵活的配置提供了可能。该接收板还为异物检测(FOD)、热管理和系统保护提供精确的电压电流测量功能。意法半导体的STWLC98无线充电接收器芯片是板载主要芯片,包含Cortex-M3内核和一个最高20V可调输出电压、高集成度、高效同步整流功率级。

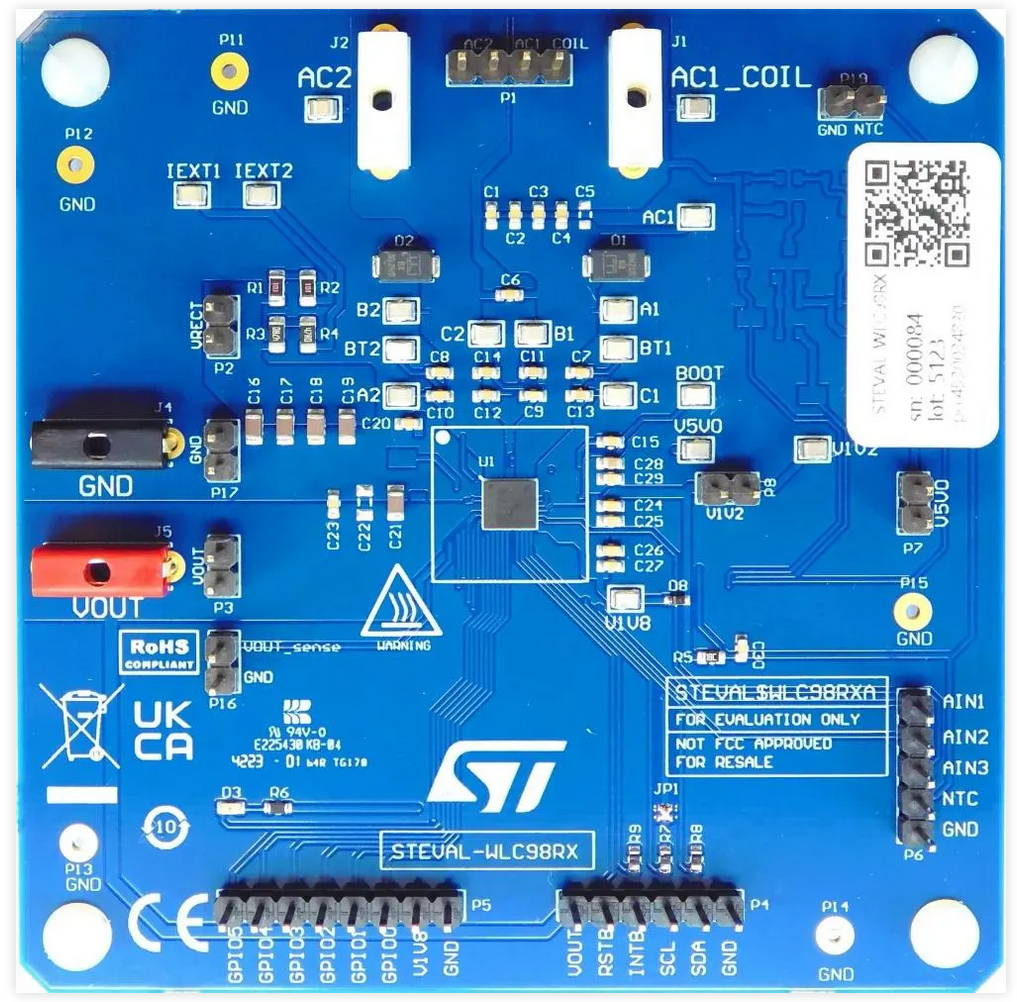

▲STEVAL-WLC98RX
意法半导体还提供STEVAL-WLC98RX专用软件工具STSW-WPSTUDIO,STEVAL-WBC2TX50专用软件工具的STSW-WBC2STUDIO,开发者可以用这些工具修改配置参数,根据具体的应用需求定制芯片的工作特性。意法半导体还提供一套全面的开发设计文档。
两块板子附带欧盟无线电设备指令(RED)合规声明,在意法半导体电子商店和代理商处有售。
来源:意法半导体中国
