小型IEC61131可编程控制器解决方案

  INTMAC PX1系列半导体根据市场需求和技术发展趋势推出的新一代可编程控制器产品。该系列产品资源丰富、性能卓越、结构灵活,支持-3编程。可以为客户提供高性价比的小型自动化控制解决方案。

  INTMAC PX1系列包含标准型、模拟型、增强型、网络型、无线型、安全型等一系列产品。并且支持多类型的扩展模块,包括开关量扩展模块,模拟量扩展模块、温度扩展模块等。

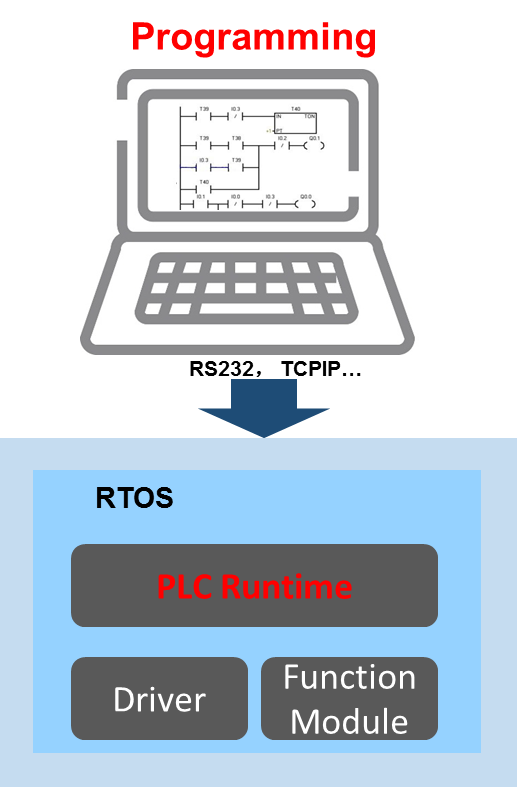

  方案架构

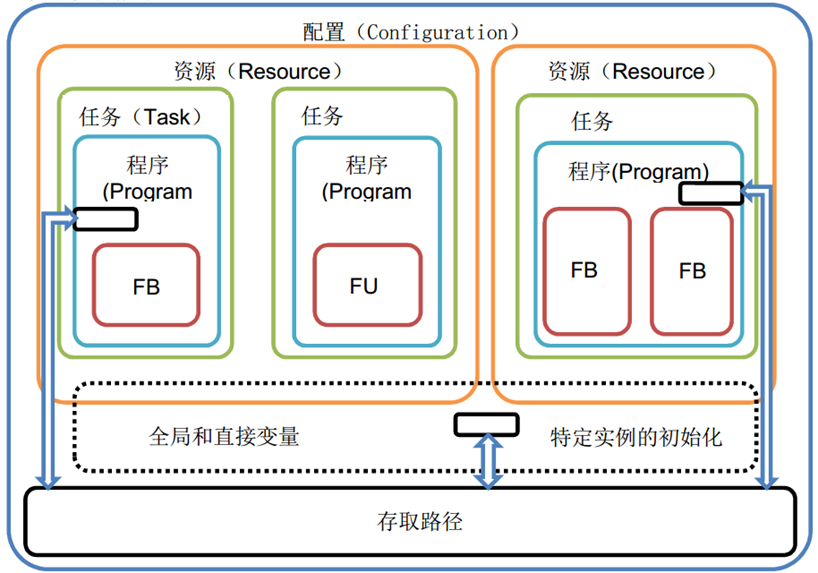

  软件模型


  技术特点:

  高速运算

  使用自主研发的高性能核心芯片,基本IL指令执行时间达到0.015us,程序容量达到256KB~512KB,支持1ms循环任务。

  灵活定制

  产品点数、尺寸、形状等可定制;可集成客户固定的算法、控制流程等到核心板固件中,提供接口进行PLC编程。

  标准平台

  标准化了编程语言、PLC与编程系统之间的接口、指令集以及工程的处理和结构化。使用符合IEC 61131标准的PLC和编程系统的优点,是所有平台的兼容性,以及因使用同一概念而降低了用于自动化系统的成本。

  丰富扩展

  支持不同种类,型号的扩展模块。高速扩展总线,支持最多18个扩展模块。

  实时时钟

  内置实时时钟,通过锂电池供电。

  固件库

  固件功能/功能块可以通过导入固件库的方式来来使用。目前可以使用C#或者C++实现自定义功能/功能块算法,这能够重复利用现有的C/C++算法,并且可以作为核心知识产权封装起来。功能/功能块可以访问操作系统以及硬件的相关资源。

  自定义用户库

  可以使用五种编程语言,封装自定义的功能块。

  多类型任务

  为了能更清晰地区分不同功能的任务,方便编程人员使用,定义了4种任务类型,分别是Default、Cyclic、Event和System,这些任务的优先级依次升高。

  安全可控

  安全型产品内置TPCM主动防御模块,保证PLC可信可控,支持可信工控网的接入认证和安全数据传输。

  通讯接口

  集成多种通讯接口,包括RS232和RS485,支持双主/双从/主从Modbus RTU和自由口通讯。网络型号包含RJ45接口,支持以太网通讯。无线型号支持Wifi无线通讯,支持STA和AP模式,以及Modbus TCP协议。

  高速接口

  支持高速脉冲输入和输出接口,脉冲频率最高200KHz,支持编码器输入和倍频计数。包含了PWM,PTO,HSC等功能块。

  模拟量接口

  支持模拟量输入输出,包含了电压0~5V、0~10V和电流0~20mA、4~20mA的接口

  编程接口

  支持USB和以太网编程接口。方便用户快速及远程编程。

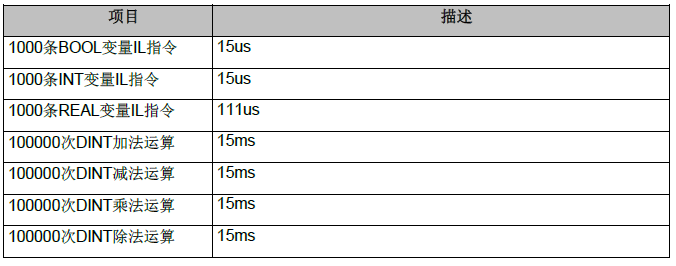

  指令特性


来源:电子产品世界
